Qu'est-ce que la pompe
à chaleur air/eau ECODAN

04 78 35 85 06

    nous contacter

Une pompe à chaleur air/eau a deux fonctions principales : réchauffer votre habitation et produire de l’eau chaude sanitaire. Certains modèles de Pac air/eau proposent également du rafraichissement. La pompe à chaleur air/eau est indiquée pour équiper une maison neuve ou remplacer un appareil vétuste car elle répond parfaitement aux normes thermiques tels que la RT2012 (pour le neuf) et permet de bénéficier d’aides de l’état (pour la rénovation).

En effet, la pompe à chaleur air/eau est à l’origine d’économies d’énergie du fait de son excellent rendement énergétique : la quantité d’énergie thermique produite est supérieure à la quantité d’énergie électrique consommée. Pour s’assurer d’installer un équipement performant, il est préférable que votre pompe à chaleur air/eau soit certifiée comme le sont tous les produits Mitsubishi Electric.

Le fonctionnement d'une pompe à chaleur air/eau

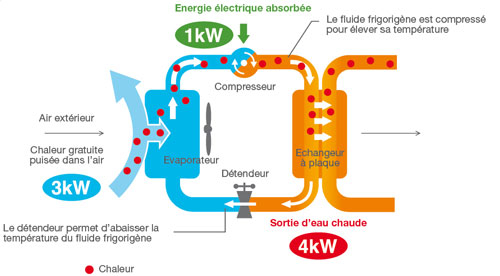

schema pompe à chaleur air/eau
  1. La pompe à chaleur air/eau prélève l’énergie de l’air extérieur grâce à l’unité extérieure,
  2. la transforme avant de la restituer vers l’unité intérieure grâce à un échangeur à plaques.
  3. L’unité intérieure, ou module hydraulique, transmet alors cette énergie transformée aux circuits de chauffage ou d’eau chaude sanitaire.

Unité extérieure de la PAC

L’unité extérieure ou groupe extérieur de la pompe à chaleur air/eau est un module installé à l’extérieur de votre maison, chargé de capter les calories de l’air extérieur « qui seront transportés par un fluide frigorigène». Le fluide monte en pression grâce au compresseur du groupe extérieur de la pompe à chaleur air/eau pour ensuite diffuser la chaleur dans le circuit de chauffage intérieur. Ce cycle est répété en continu lorsque la pompe à chaleur air/eau est en marche et selon le besoin. Ce type de pompe à chaleur air/eau est dite aérothermique.

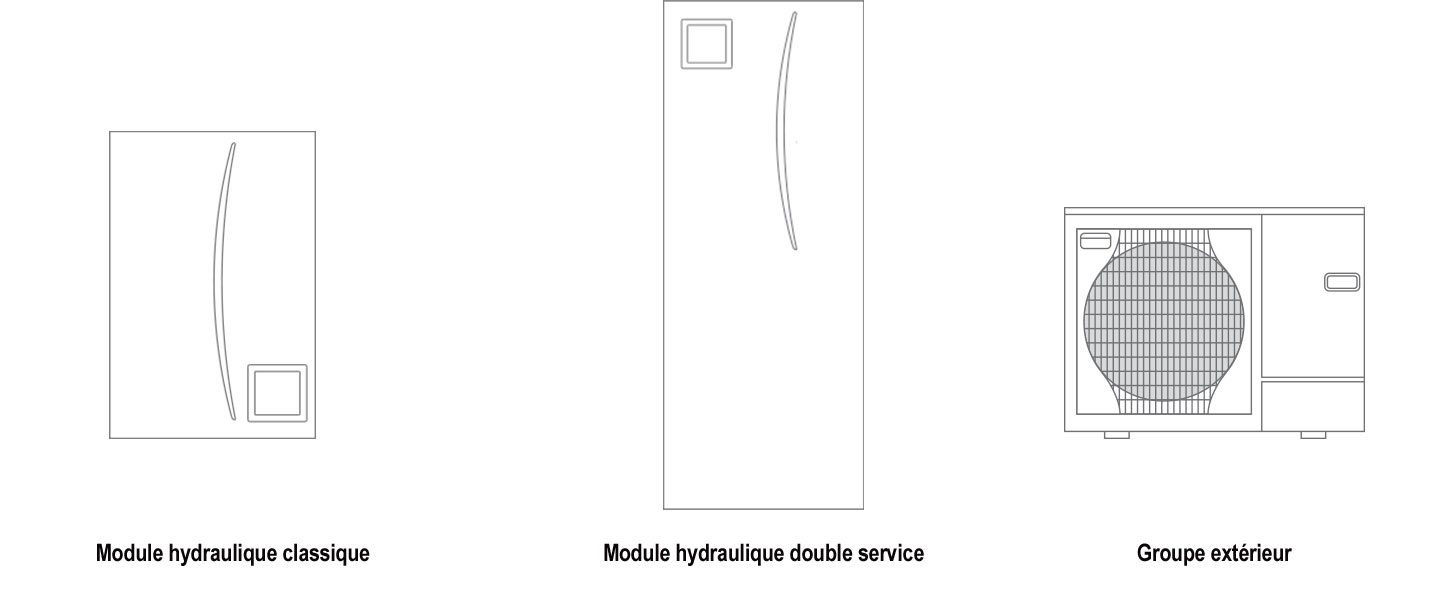

Module hydraulique de la PAC

Le module hydraulique de la pompe à chaleur air/eau, installé à l’intérieur du logement, permet de récupérer l’eau chaude et de la transférer vers les émetteurs intérieurs. Ces émetteurs intérieurs vont permettre de diffuser la chaleur ou de bénéficier de l’eau chaude dans votre habitation.

  1. Production de chauffage : le module hydraulique est connecté à des radiateurs, des ventilo-convecteurs ou un plancher chauffant, qui vont diffuser la chaleur dans l’habitation.
  2. Production d’eau chaude sanitaire : le module hydraulique est connecté à un ballon d’eau chaude sanitaire, pour envoyer l’eau chaude aux différents équipements de plomberie. Certains modules hydrauliques intègrent directement le ballon d’eau chaude sanitaire. Il s’agit des pompes à chaleur air/eau double service.

Les différentes fonctions d’une pompe à chaleur air/eau

Selon le modèle, l’équipement et l’aménagement de votre habitation, une pompe à chaleur peut répondre à un seul objectif ou à plusieurs. Ainsi, avec votre pompe à chaleur air/eau, il est possible de :

  • Chauffer votre habitation : la pompe à chaleur air/eau véhicule la chaleur dans l’habitation via un module hydraulique qui est connecté aux radiateurs, aux ventilo-convecteurs ou au plancher chauffant.
  • Chauffer et produire de l’eau chaude sanitaire : en plus de chauffer l’habitation, la pompe à chaleur air/eau produit l’eau chaude sanitaire nécessaire à votre confort en intégrant le ballon dans le module hydraulique.
  • Chauffer et rafraîchir votre habitation : la pompe à chaleur air/eau peut aussi rafraîchir votre habitation en plus d’en assurer le chauffage.
  • Chauffer, rafraîchir et produire l’eau chaude sanitaire de votre habitation : la pompe à chaleur air/eau peut chauffer ou rafraîchir votre habitation selon les saisons tout en assurant la production d’eau chaude avec un ballon intégré dans le module hydraulique.

Les différents modèles de pompe à chaleur air/eau

Une pompe à chaleur air/eau est donc généralement composée d’une unité extérieure et d’un module hydraulique. Ces deux équipements peuvent être liés l’un à l’autre selon 2 procédés différents.

Pompe à chaleur air/eau split

L’unité extérieure et l’unité intérieure d’une pompe à chaleur air/eau split sont reliées grâce à des liaisons frigorifiques. L’échangeur à plaques, permettant de transférer la chaleur dans le circuit de chauffage, est intégré à l’unité extérieure. Une pompe à chaleur en version split a différents avantages :

  • Souplesse d’installation : l’unité extérieure et le module peuvent être séparés d’une distance allant jusqu’à 80 mètres (selon les modèles), laissant ainsi plus de possibilités sur le choix de leur emplacement respectif
  • Résistance au gel : les liaisons frigorifiques d’une pompe à chaleur air/eau ne nécessitent pas de protection contre le gel

Pompe à chaleur air/eau package

L’unité extérieure et intérieure d’une pompe à chaleur air/eau package sont reliées grâce à des liaisons hydrauliques. Dans le cas d’une pompe à chaleur air/eau package, l’unité intérieure est équipée de l’échangeur à plaques. La pompe à chaleur air/eau package présente l’avantage d’être simplement et rapidement installée puisqu’il n’est pas nécessaire d’installer de liaisons frigorifiques. Dans ce type d’installation, les liaisons hydrauliques partant du groupe extérieur doivent être protégées par un système antigel.

Les avantages d'une pompe à chaleur air/eau Mitsubushi Electric

La gamme des pompes à chaleur air/eau Ecodan développée par Mitsubishi Electric permet d’apporter une réponse à vos besoins de chauffage, eau chaude sanitaire ou vos besoins combinés de chauffage, d’eau chaude sanitaire et/ou de rafraîchissement. Les pompes à chaleur air/eau Mitsubishi Electric sont certifiées selon le référentiel Keymark et respectueuses de l’environnement.

Elles sont fiables, évolutives et performantes pour assurer votre confort et un bon rendement énergétique :

  • Rendement énergétique : le rendement énergétique d’un équipement se mesure selon le coefficient de performance (COP). Les pompes à chaleur air/eau Mitsubishi Electric ont un COP pouvant aller jusqu’à 5,2. Cela signifie que pour un kW d’énergie électrique consommée, la pompe à chaleur air/eau produira l’équivalent de 5 kW d’électricité. Depuis septembre 2015, les pompes à chaleur air/eau de Mitsubishi Electric répondent aux exigences de performances européennes de l’Eco conception. Tous nos modèles affichent un label énergétique A++. De plus, elles sont équipées des technologies de pointe permettant de conserver les capacités de chauffage en milieu extrême ( Zubadan) et de réguler la vitesse de fonctionnement pour une production d’énergie plus raisonnée.
  • Domotique : les pompe à chaleur air/eau Mitsubishi peuvent être contrôlées à distance depuis votre téléphone ou votre tablette ou dans votre habitation grâce à une télécommande / thermostat sans fil. L’ensemble de la gamme est compatible avec les principaux acteurs de domotique maison : Somfy, Delta dore, Netamo, Systovi.
